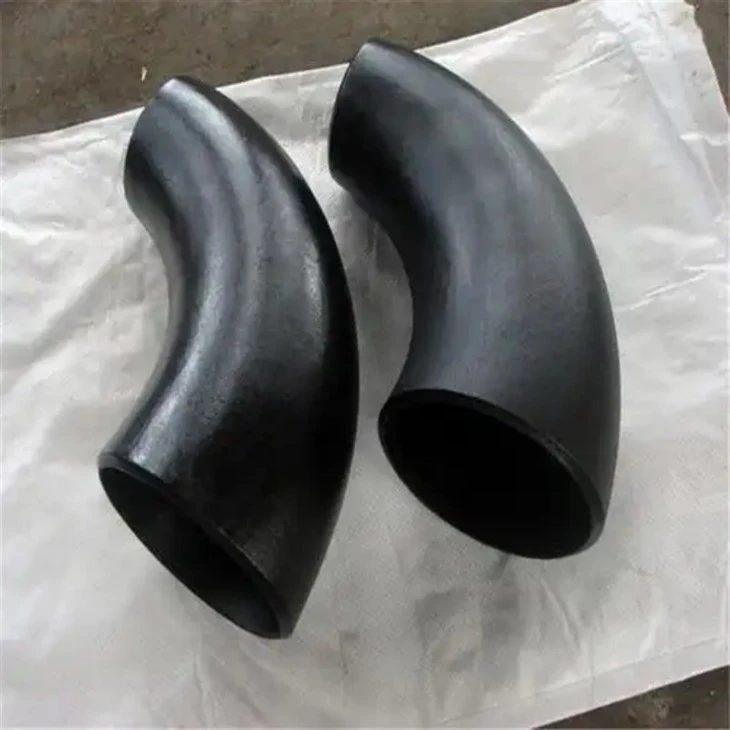

Colze reductor d'acer inoxidable

El colze que redueix l’acer inoxidable, també conegut com a reducció del colze de soldadura del cul i el colze reduït, és una mena de colze encaixat amb diferents radi de seccionament de la creu - als dos extrems. S'utilitza principalment per connectar dues seccions de canonades amb un radi facial final o per canviar el diàmetre de la canonada. La forma de connexió de reducció del colze de soldadura és la soldadura del cul, és a dir, el colze està directament soldat a la canonada d’acer. Aquest mètode de connexió té les característiques de gran resistència i un bon segell.

Enviar la consulta

Rang de mida

2 ″ ~ 24 ″ (DN50 ~ DN600)

Nivell de pressió

3mm - 40mm / sch5, sch10, sch20, sch30, sch40, std, sch80, xs, sch60, sch80, sch120, sch140, sch160, xxs

Qualificacions de material

304/304L, 316/316L, 316ti, 321, 317L, S31803, S31254, S32750, S32760, A234 WPB, 20#, etc.

Processos de fabricació

Serratge, premsat en calent, processament en fred, processament calent, soldadura, tractament tèrmic

Normes de producte

ASME B16.9, GB/T12459, GB/T13401, GB/T10752, SH3408, SH3409, HG/T21631, HG/T21635, SY/T0510, JIS2311/2312/2313, DL/T695, EN 10253, etc.

Especificacions i dimensions tècniques

stainless steel reducing elbow dimension

Mida nominal		Diàmetre exterior a Bisell				Centre per acabar A	Mida nominal		Diàmetre exterior a Bisell				Centre per acabar A
Mida nominal		Extrem gran		Petit final			Mida nominal		Extrem gran		Petit final
DN	NPS	Una sèrie	Sèrie B	Una sèrie	Sèrie B		DN	NPS	Una sèrie	Sèrie B	Una sèrie	Sèrie B
50×40	2×1½	60.3	57	48.3	45	76	250×200	10×8	273.0	273	219.1	219	381
50×32	2×1¼	60.3	57	42.4	38	76	250×150	10×6	273.0	273	168.3	159	381
50×25	2×1	60.3	57	33.7	32	76	250×125	10×5	273.0	273	141.3	133	381
65×50	2½×2	73.0	76.0	60.3	57	95	300×250	12×10	323.9	273	273.0	273	457
65×40	2½×1½	73.0	76.0	48.3	45	95	300×200	12×8	323.9	325	219.1	219	457
65×32	2½×1¼	73.0	76.0	42.4	38	95	300×150	12×6	323.9	325	168.3	159	457
80×65	3×2½	88.9	89	73.0	76.0	114	350×300	14×12	355.6	377	323.9	325	533
80×50	3×2	88.9	89	60.3	57	114	350×250	14×10	355.6	377	273.0	273	533
80×40	3×1½	88.9	89	48.3	42	114	350×200	14×8	355.6	377	219.1	219	533
90×80	3½×3	101.6	---	88.9	---	133	400×350	16×14	406.4	426	355.6	377	610
90×65	3½×2½	101.6	---	73.0	---	133	400×300	16×12	406.4	426	323.9	325	610
90×50	3½×2	101.6	---	60.3	---	133	400×250	16×10	406.4	426	273.0	273	610
100×90	4×3½	114.3	---	101.6	---	152	450×400	18×16	457	480	406.4	426	686
100×80	4×3	114.3	108	88.9	89	152	450×350	18×14	457	480	355.6	377	686
100×65	4×2½	114.3	108	73.0	76.0	152	450×300	18×12	457	480	323.9	325	686
100×50	4×2	114.3	108	60.3	57	152	450×250	18×10	457	480	273.0	273	686
125×100	5×4	141.3	133	114.3	108	190	500×450	20×18	508	530	457.0	480	762
125×90	5×3½	141.3	---	101.6	---	190	500×400	20×16	508	530	406.4	426	762
125×80	5×3	141.3	133	88.9	89	190	500×350	20×14	508	530	355.6	377	762
125×65	5×2½	141.3	133	73.0	76.0	190	500×300	20×12	508	530	323.9	325	762
150×125	6×5	168.3	159	141.3	133	229	500×250	20×10	508	530	273.0	273	762
150×100	6×4	168.3	159	114.3	108	229	600×550	24×22	610	---	559.0	---	914
150×90	6×3½	168.3	---	101.6	---	229	600×500	24×20	610	630	508.0	530	914
150×80	6×3	168.3	159	88.9	89	229	600×450	24×18	610	630	457.0	480	914
200×150	8×6	219.1	219	168.3	159	305	600×400	24×16	610	630	406.4	426	914
200×125	8×5	219.1	219	141.3	133	305	600×350	24×14	610	630	355.6	377	914
200×100	8×4	219.1	219	114.3	108	305	600×300	24×12	610	630	323.9	325	914

Quins són els principals usos de la reducció dels colzes de soldadura del cul?

Sistema de canonades industrials:En molts camps industrials com la petroquímica, l’energia elèctrica, la metal·lúrgia, etc., la reducció dels colzes de soldadura de cul s’utilitzen àmpliament per connectar canonades de diferents diàmetres, s’adonen de l’adaptació de gir i diàmetre de les canonades en el flux de procés i s’assegura que els materials (com el petroli, el gas natural, el vapor, diverses matèries químiques, etc.) es poden transmetre suaus a la pipelina.

Sistema de subministrament i drenatge i escalfament d’aigua de l’edifici:En el camp de la construcció, es pot utilitzar per connectar canonades de subministrament d’aigua, canonades de drenatge i canonades de calefacció de diferents diàmetres, fent que la disposició de la canalització de tot el sistema sigui més raonable i suau, complint els requisits del diàmetre i la direcció de la canalització per a diferents zones i diferents equips d’aigua o calefacció a l’edifici.

Com es produim top - el colze de soldadura de soldadura de qualitat?

Preparació de material

Selecció de material:Seleccioneu Materials adequats com ara acer de carboni, acer inoxidable i acer d’aliatge segons els requisits de disseny i l’entorn de treball.

Inspecció:Realitzeu una anàlisi de composició química i una prova de propietat mecànica sobre els materials seleccionats per assegurar -se que la qualitat compleixi els estàndards.

Formant

Tall:Utilitzeu equips de tall per tallar la canonada en longituds adequades segons les especificacions del colze.

Empenta calenta:Escalfeu la canonada de tall a la temperatura adequada, poseu -la a la màquina d’empenta per formar -la i doblegueu -la a la forma del colze requerida sota l’extrusió del motlle.

Formació:Formeu el colze després de pressionar i ajusteu -lo diverses vegades fins que la mida i la forma compleixin els requisits de disseny.

Soldadura

Tractament a bisell:Obriu una ranura a la connexió entre el colze i la canonada. La forma i la mida de la ranura es seleccionen segons el mètode de soldadura i les propietats del material.

Soldadura:Connecteu el colze i la canonada per soldadura del cul. Controleu la velocitat de corrent, tensió i soldadura durant la soldadura per assegurar la qualitat i la força de la soldadura.

Inspecció de soldadura:Realitzeu una inspecció visual, proves destructives no - (com X - Ray, proves d’ultrasons) i proves de propietat mecànica a la soldadura per assegurar -se que la qualitat de la soldadura compleixi els estàndards.

Tractament tèrmic

Segons les característiques del material i els requisits de disseny, el colze després de la soldadura es tracta de calor. El propòsit principal és eliminar l’estrès de soldadura i millorar les propietats mecàniques i la resistència a la corrosió del material. Els mètodes habituals inclouen el recuit, la normalització, el tram i el temperament.

Inspecció i proves

Inspecció de dimensions:Utilitzeu eines de mesura per inspeccionar les dimensions del colze per assegurar -vos que compleixi els requisits de disseny.

Prova de pressió:Realitzeu una prova de pressió al colze per comprovar la seva capacitat per suportar la pressió. Durant la prova, cal augmentar gradualment la pressió i cal observar la deformació i la fuga del colze.

Altres proves:Segons els requisits de disseny i l’entorn de treball, també es poden requerir altres proves, com ara la prova de resistència a la corrosió, la prova de rendiment de fatiga, etc.

Tractament superficial

Eliminació i neteja del rovell:Els colzes s’eliminen i es netegen per eliminar les impureses com ara els òxids i les taques d’oli a la superfície.

Anti - Tractament de corrosió:Els colzes es tracten amb corrosió anti - segons els requisits de l'entorn de treball. Els mètodes de corrosió comuns Anti - inclouen pintura, calent - Dip Galvanizing, etc.
